domingo, 18 de diciembre de 2011

El retiro de un grande….


Durante mucho tiempo tenia corriendo cada servicio en un servidor como dios manda todo bien hasta que hace un par de años en Argentina apareció el P.U.R.E.E. (Programa De Uso Racional De La Energía Electrica) me dejo hecho puré el bolsillo, me vi obligado a empezar a virtualizar servidores para ahorrar energía.
En ese apagón forzado que tuve que hacer deje un solo Server funcionando, un Intel Cabrillo Xeon Dual 440GX corriendo VmWare ESX Server que es una mole, en lo robusto y también tanto en su peso como en su tamaño. Luego de estar corriendo durante un par de años sin parar hoy fue su último día de trabajo, el equipo inicio su retiro y la entrada al museo de LoloNet.



El Intel Xeon con un CD para que puedan
comparar el tamaño del server.

La W.O.P.R. como bauticé la servidor en honor a la computadora de Juegos de Guerra, fue reemplazada por un servidor casero con un mother Intel con ATOM con un gabinete rackeable modificado para convertirlo en gabinete de PC. En honor a su antecesor lo volvimos a ponerle W.O.P.R. pero con la única diferencia que esta corriendo un ESXi.


El nuevo server por dentro

Instalado en el rack

Si le gustan, tengo el paso a paso de cómo modifique el gabinete para hacerlo rackeable, si les interesan le paso las fotos y/o hago un album en picasa para que las puedan ver.
Mas adelante, calculo que luego del primer trimestre del año que viene, voy a estar hablando sobre virtualizacion, almacenamiento ect. Ahora queremos terminar toda la parte de enlaces de la red para luego empezar, a jugar con protocolos de enrutamiento y luego pasar a la parte de servicios.

Espero que les haya gustado.

Saludos

Hasta la próxima.

Lolo


jueves, 15 de diciembre de 2011

NUEVO LANZAMIENTOS DE MIKROTIK


Saludos a todos nuestros lectores/as, aca les traigo algunos de los nuevos lanzamientos de Mikrotik.
Para empezar tenemos la RB750UP, es una RB750 con la ventaja que tiene 4 puertos PoE de salida, o sea que nos sirve para conectar distintos dispositivos si necesidad de usar la fuente del mismo, siempre y cuando usen PoE pasivo, es capaz de entregar medio Amper por cada puerto, con un máximo de consumo de 12w entre los 4 utilizando una fuente de 24V. Es muy útil la idea de que le haya insertado la función de PoE, habría que ver si el PoE se puede administrar vía RouterOS, ya sea para ver el consumo de los dispositivos y/o reiniciarlos cuando sea necesario. Un punto flojo que me parece a mi es haber usado la base de la RB750 y no la de la RB750G o RB750GL ya que esta tiene puertos de Gbit/s. Este equipo es ideal para instalarlo debajo de la torre en una topología descentralizada como dice la gente de Ubiquiti eliminando el tema de fuentes, lastima que no posea un puerto de Gbit/s para usarlo como backbone cableado/fibra.

El gabinete es igual a sus hermanas, salvo la abertura que tiene para el puerto USB.


Características Técnicas

Otro lanzamiento interezante que me llama la atención que hay dia me gustaria tener es la nueva RB SEXTANT 5HnD, es la hermana mayor de la RB SXT, con superior potencia y antena de mayor ganancia. Su corazón es una RB711-5HnD con la ventaja de usar MIMO con 2x2 es ideal para enlaces punto a punto, para utilizarlos de enlaces de backhaul. Igual que su hermana menor tiene una licencia L3

Algunas Características técnicas:
• Frequencies 5.17 - 5.825 GHz
• Gain 18dBi
• VSWR 1.6:1
• 3 dB Beam-Width, H-Plane 16.8 °
• 3 dB Beam-Width, E-Plane, typ. 22.8 °
• Polarization Linear, Vertical and Horizontal
• Port to Port Isolation - 35 dB


Otra cosa que me llamo la atención de este modelo es su diámetro y peso, ya que tiene unos 250mm aprox. y un peso que ronda los 900g lo que se puede apreciar que es bastante robusta. La verdad me dan ganas de tenerla ya ahora, pero bue… habrá que esperar y juntar plata.

Espero que les halla gustado y como siempre sera hasta la proxima.

Saludos

Lolo

Desinstalación de un enlace PtP de Comsat


Gracias a un continuo colaborado de LoloNet, nos hizo llegar estas fotos de la desinstalación de un viejo enlace PtP que tenia con la empresa Comsat.

El enlace era de Internet dedicado, utilizando una microondas marca Ericsson modelo MINI-LINK 15C con una unidad de interior marca Tellabs con interfase V.35 de salida por cual utilizaban un router Cisco 1600 para la entrada Ethernet.



La antena instalada en la torre.






Panel de conexiones.



Unidad interior con el Cisco 1600R debajo.


Vista del conexionado de la unidad interior. Se puede observar los conectores V35


Saludos

Hasta la próxima.

Lolo

domingo, 11 de diciembre de 2011

Construcción del “Troglo AP/Router”


Saludos a todos/as seguidores del blog. Todavía seguimos intentando con los 900Mhz, lamentablemente no pudimos, ni usando banda ciudadana para hablar entre los dos nodos, así que decimos mudar el enlace de 900 para otro lado de la ciudad pero con el inconveniente de no tener mas routerboard disponibles nos vimos obligados ah construir un AP en base X86, bautizado “El Troglo Router”

El “Troglo Router” esta conformado de la siguiente manera: mother AsRock P4i45GSV con micro Celeron de 1,8Ghz, 128Mb de RAM, Disco de estado sólido industrial de 256Mb y con un adaptador de miniPCI a PCI con la ya conocida XR9 .

Para armar el AP se utilizo un viejo gabinete de una PC HP Vectra bastante simpático por ser compacto y tener el lugar justo para todo lo que le podíamos agregar. Al gabinete la única modificación extravagante que se le realizo fue el perforado de los agujeros para los conectores N, se efectuaron cuatro por si en algún momento se llegar usar mas placas miniPCI, las 4 perforaciones se deben al adaptador de Mikrotik que posee con 4 slot miniPCI a un PCI.



Luego de realizar la parte sucia por decir así, se instalo el mother con dos collers, uno normal que inyecta aire fresco desde fuera por adelante del gabinete y uno soplador para que extraiga el aire caliente del mismo. (Para todos los que me conocen, si ya se tuve que comprar algo NogaNet en vida)


Posteriormente se instalo el RouterOS utilizando la licencia que se les entregaron a los participantes de la M.U.M. en un disco de estado sólido industrial IDE.


Una vez terminado la instalación del RouterOS y ensayando que funcione todo correctamente se le instalo en modo de prueba una placa R52, para testear el adaptador miniPCI ya que tenían dos años de estar guardados y nunca fueron utilizados aparte de configurarlo como bridge entre la interfase inalámbrica y la cableada.


Concluida la prueba con exito, se cambio la radio por la XR9 y se ensamblo el pigtail al gabinete con un codo N (M-H) para que no halla que doblar el cable y salga al exterior mas fácilmente.





La ubicación del equipo, es una ventaja que va a estar aprox. 25cm de la pared de costado y una distancia parecida del techo/loza donde arriba de la misma a 1m esta instalada la data yagui de 900mhz, esta ventaja nos ahorro la compra de la caja estanco grande y demás artilugios para armar el AP en exteriores.

Y por fin la bestia terminada el Troglo AP listo para ser instalado en la semana. Próximamente postearé las fotos el AP instalado, corriendo y espero venir con la noticia de el enlace concretado.


Espero que les halla gustando, como siempre si tienen alguna consulta/duda/sugerencia/ critica ect ect, no duden en escribir.

Saludos

Hasta la próxima.

Lolo

viernes, 25 de noviembre de 2011

NUEVO ARRIBO: RouterBoard RB750GL


Saludos/as a todos/as, en el proceso en actualización de los routers de X86 a MIPS, ya entro la primera, recién entradas al país, la primera RB750GL. El nuevo modelo GL que posee el doble de memoria que si antecesora, con todos puertos gigabit. Estuve en la diyuntiva si comprar una 750 o una 450 pero la diferencia de precio era grande y por la cantidad de tráfico que va a manejar no valía la pena, es mejor guardar esa diferencia para comprar otra 750GL para así apagar el último Mikrotik X68 que queda en produccion. Con esta actualización ya podemos empezar a probar los enlaces MPLS.

Características Técnicas:

Product code
RB750GL
CPU speed
400MHz
Max Power consumption
5W
Current Monitor
No
RAM
64MB
Architecture
MIPS-BE
LAN ports
5
Gigabit
Yes
MiniPCI
0
miniPCI-e
0
Integrated Wireless
0
Power Jack
8-30V DC
PoE
8-30V
Voltage Monitor
No
CPU temperature monitor
No
Dimensions
113x89x28mm. Weight without packaging and cables: 129g
Operating System
RouterOS
Temperature range
-30C to +70C
RouterOS License
Level4

Y para no perder la costumbre unas fotos del lindo bichito….








Saludos

Hasta la próxima.

Lolo

lunes, 21 de noviembre de 2011

Antenas Jirous


Hola, como sabrán he estando en la MUM de Argentina 2011 entre los proveedores nacionales y extranjeros que conocía encontré a uno desconocido para mi se llama Jirous que provienen de la republica Checa. Me quede sorprendido por la calidad de estas antenas, no es común ver antenas de estas características en este rango de frecuencias (802.11x), ni a llegan a su nivel las Hyperlink o Pacific wireless los parecido son las Andrew, las famosas del rayito rojo.
Por lo que pude charlar con el fabricante son diseñadas para ambientes extremos y que ya había encontrando un cliente interesando para instalarlas en la Patagonia donde las antenas se cubre de hielo provocando daño en las mismas. Me gustaría en algún momento tener la oportunidad de probar alguna, aunque sea tener una solamente para dejarla en la terraza por que tienen muy buena pinta, Por el momento la gente de Jirous no tienen distribuidores en la argentina. Lo que no tengo conocimiento como serán los precios, cálculo que no deben ser económicas por la calidad que se ve.


En vez de tantas palabras fotos sobre las antenas.



Antena JRC32








Esta antena esta preparada para doble polarización y no posee caja para guardar la radio, es el complemento ideal para los Ubiquiti Rocket. Observen como cuidan los detalles que agregando un ojal para poder pasar la soga para subirla a la torre.

JRC-24 + GentleBOX JR-200







La JRC-24 + GentleBOX JR-200 es una antena con radomo para protegerla con la particularidad que feeder de la parábola termina en la GentleBOX, esta misma es una caja estanco para guardar el equipamiento y no tener que salir con pigtail al exterior.

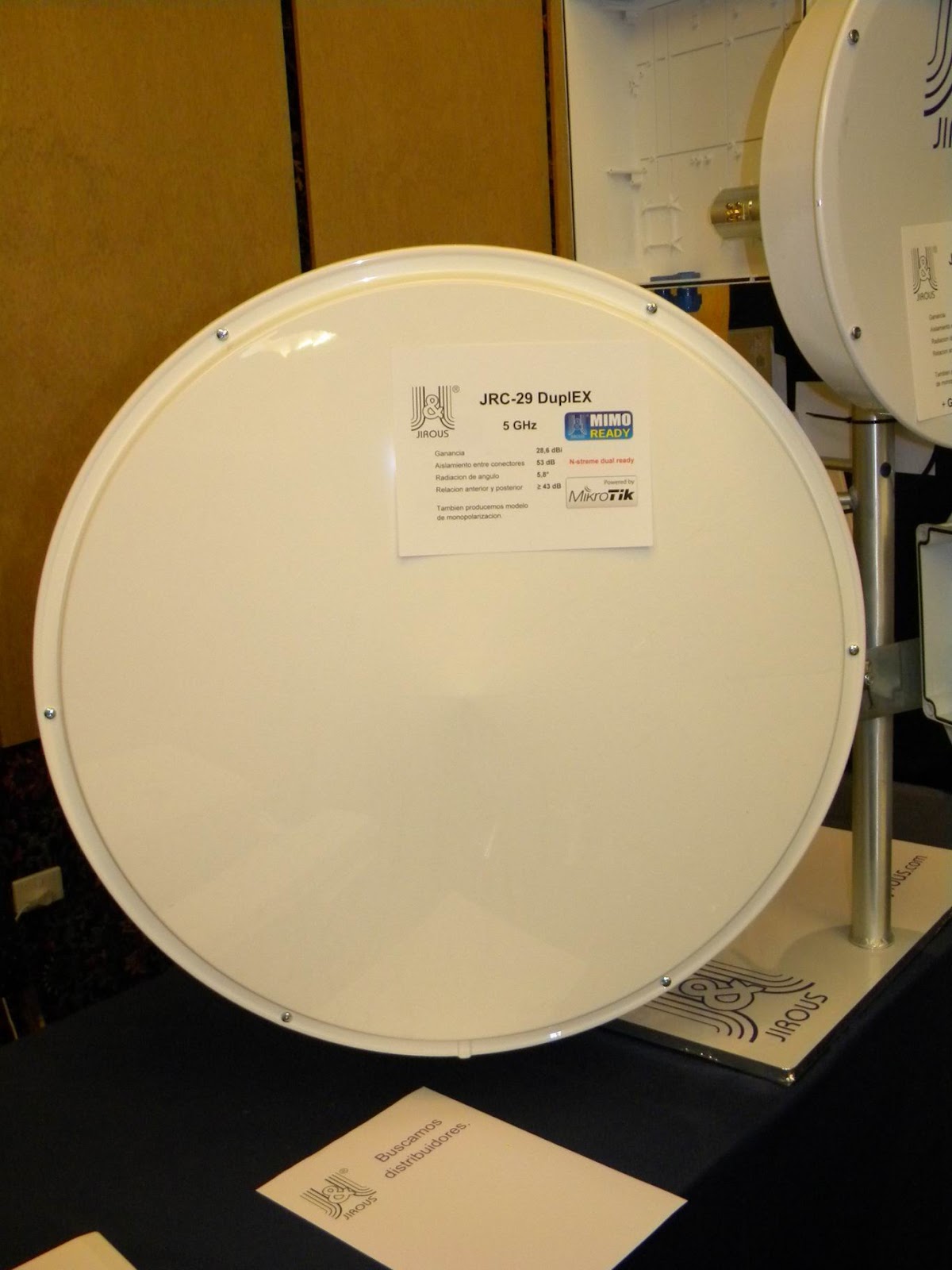

 JRC-29






JRC-29 una antena parecida a la JRC-32 pero de menores dimensiones, también tiene doble polarización y la que se muestra viene sin la GentleBOX. En las fotos no aparecen pero también se puede utilizar GentleBOX en parábolas con doble polarización para no tener que usar pigtail externos.

Por cualquier otro tipo de información recomiendo visitar la web del fabricante www.jirous.com



Espero que les halla gustado tanto como a mí.

Saludos

Hasta la próxima

Lolo



jueves, 17 de noviembre de 2011

M.U.M Argentina 2011


Saludos a todos, como sabrán por los distintos post que días pasados publique estuve en la MUM que se realizo en nuestro país. En la misma nos encontramos con gente de todas partes de latino America como también de Europa. La convención estuvo divida en dos sectores: uno el sector de  encontraban los proveedores y el otro el auditorio.

En el sector de proveedores nos pudimos encontrar con gente de nuestro pais como tambien extranjeros de mostrando sus productos. Entre los argentinos se encontraban, por decir así con los mismos de siempre, Microcom, Laufuquen, SN Wifi(con una llamativa bolsita de Tigre Wireless, que lamentablemente no le pude sacar una foto jeje) y mas. Por el lado de los extranjeros pudimos conocer a la gente de ITElite, Jirous(con unas impresionantes antenas que mas tarde postearé algo sobre ellas) también tuve el agrado de conocer a Juraj Taptic de RF Elements que gracias a el hace un par de meses nos envío una StationBox Mikro para hacer pruebas.

Con respecto a las conferencias hubo de todos los niveles de complejidad, como también así la calidad de oradores, También el publico fue muy bueno lo que permitió que halla un buen clima de camaradería.

DIA1:

La jornada comenzó temprano a las 8:00 con la acreditación y con un desayuno, a las 10 de la mañana arranco el ciclo de charlas con la agenda como demuestra la foto:



10:00 – Maximiliano Dobladez y Mario Clep de MKE Solutions: Hablaron sobre las ventajas de RouterOS y lo simple que es trabajar con el, hicieron algunas configuraciones típicas y explicaron las nuevas funciones que trae RouterOS a partir de la version 5. Las novedades son el Webfig y los Skins, El Webfig es un configurador vía web similar al Winbox con todas las funciones, que hasta el momento uno vía web podía configurar algunos pocos parámetros y los Skins son distintos niveles de perfiles de configuración para los usuarios, con esta nueva función uno puede generar usuarios con distintos permisos de configuración dependiendo de la necesidad de cada uno.

12:00 – El Almuerzo: fundamental en la vida de todo ser humano, fue un menú muy fino y elegante. Creo que la gran mayoría esperaba algo más contundente, más criollo y no tanto sushi.

13:30 – Sergeis Boginskis: De Mikrotik nos hizo una revisión de los nuevos productos de la firma.

14:00 – Maximiliano Dobladez de MKE Solutions: Explico como hacer túneles VPN con LTP2. En mi opinión con una topología media rebuscada que mucho no me gusto, pero los túneles estaban hechos y funcionaban.

14:30 – Daniel Flipplo de Optimix– Demostró como hacer un enrutamiento dinámico con BGP. La  charla fue muy práctica, dinámica y didáctica; con una configuración minima se puede enrutar utilizando BGP para jubilar al RIP y no caer en la tentación de tener una red extensa bridgeada.

15:15 - David Escobedo Rios de Comunicaciones Y Telemática S.A.C. , Peru – Expuso su caso de éxito con MKT en una gran feria alimentos realizada en Peru, con gran numero de clientes móviles conectados simultáneamente desde distintas plataformas. Fue una exposición muy clara, donde se explicaron todos los inconvenientes que se encontraron al poner en funcionamiento la red, desde zonas oscuras de señal hasta tener un reducido caño de salida a Internet para alimentar a todos los usuarios. En estos momentos no recuerdo bien la cantidad de clientes que tuvieron conectados a la vez, si la gente de Perú llega a ver este post, por favor nos avisan así lo agregamos.

15:45 - Cristian Damián Cazón – Comento como virtualizar con KVM que es la función de MKT para poder virtualizar maquinas. Detallo temas del hardware, cómo se lo instala, interfaces virtuales. MKT dentro de MKT.

16:15 – Café y chau nos fuimos a casa hasta el otro dia……

DIA2:

8:00 - Como el día anterior, arrancamos temprano desayunando en el lugar con unas ricas medialunas.

9:00 - Carlos Morales Luna y Mauro Escalante de Mikrotik Experts. Realizaron un taller wireless demostrando el nuevo protocolo de MKT el NV2 que utiliza TDMA como modulación. La charla duro bastante, lo fue media monótona por momentos, creo que es la demostración que menos me gusto y la que mas critico, no por larga que fue o la forma de la exposición si no por un error garrafal sobre el principió básico de la propagación de la onda electromagnética.

11:00 - Mario Clep de MKE Solutions: Enseño a utilizar el Web Proxy que trae el RouterOS para poder optimizar las conexiones como también así tener un mayor control sobre ellas, como paginas prohibidas ect ect. Muy buena charla, concreta y dinámica.

11:30 - Miguel Ojeda MikroTik Xperts, Ecuador. Expuso un caso de éxito en la aplicación de VLAN, donde un ISP se unió con un proveedor de telefonía y con VLAN separaban el tráfico que se dirigía al ISP o al proveedor telefónico. La configuración estaba interesante de los MKT estaba interesante aunque aplicaron un sistema de plantel exterior medio rebuscado, calculo que en lugares con pocos habitantes se podría llevar acabo pero no en ciudades grandes como Buenos Aires seria imposible implementar algo asi.

12:00 – Hora del morfi, para todos nuestros lectores que no soy de Argentina llamamos al morfi a la comida o sea que era el almuerzo.

13:00 – Diego Lemos de SN Wifi – A parte de mostrar su extensa red, describieron pequeños TIPs para proveedores inalámbricos muy sencillos y prácticos. Uno de ellos era ocultar el SSID al cual uno se conecta y dejar un AP mostrando su SSID para usarlo como referencia. También con ellos estuvo un ingeniero que no recuerdo el nombre que trabaja en lo que se refiere a los temas legales sobre los WISP comentando como son los mecanismos de legalización para estar encuadrados bajo la ley.

14:00 - Roberto Boero Mansilla de Somtik – Explicaron como utilizar calidad de servicio en los MKT, de cómo etiquetar el trafico para dar prioridad. La verdad…… mucho no entendí en líneas generales, no por que no sepa que es QoS, si no por que la charlar fue media desprolija, por motivo que desconozco los oradores se empezaron a retrazar y la gente de Somtik empezaron a saltear en la presentación y como que la gente comenzó a confundirse.

14:30 - Gabriel Chersanaz de Ubnetdc – hablo sobre la elección correcta del MTU en entornos MTK para obtener el mejor rendimiento. Una entretenida charla por el corto tiempo que tuvo el expositor en realizarla.

15:00 – Sorteo – Y llego lo mas importante lo que todo el mundo estaba esperando aparte de las remeras ……alto las presentaciones también fueron buenas, no las vamos a desmerecer. Varios de los proveedores presentes sortearon mayoritariamente productos de MKT, lamentablemente me quede con las ganas de ganarme algo, mas específicamente una de las antenas de los checos de Jirous.

La perla del final vino de la mano Sergeis Boginskis (a la derecha de la foto) que saludo diciendo “Hasta el año que viene” suponemos que ya el año que viene tendremos de nuevo la MUM en nuestro país.


Este fue un pequeño resumen de lo que fue la MUM Argentina 2011. Esperemos que la gente de MKT suba las presentaciones a su pagina http://www.tiktube.com/ ya que lamentablemente no pude fotografiar exposiciones. Si alguien tiene algún comentario, critica, foto, información y la quiere compartir; no dude en contactarme.


Saludos

Hasta la próxima.

Lolo

martes, 15 de noviembre de 2011

Huawei RTN 620


Saludos a todos los lectores. Gracias a un gran colaborador de LoloNet, nos envió las fotos de su equipo de microondas Huawei RTN 620. Para los que no están familiarizados con este tipo de tecnología es bastante complicado encontrar información, de casualidad encontre en  youtube unos videos sobre la instalación. Los mismos están muy buenos por la informacion que contienen y muchos tips que se detallan sobre: la descarga a tierra, la posición de los cables para que no entre agua, la impermeabilización de los conectores ect ect.



La antena donde se ve el feeder con una tapa de protección. Mas adelante en los videos se puede apreciar como se gira el feeder para cambiar el tipo de polarización.


Especificaciones del tambor.


El tambor con el ODU (La Unidad de transmisión exterior)



La Unidad IDU donde se ven las salidas y entrada de  IF(Frecuencia intermedia) que van por coaxial a la ODU a la antena..


A continuación los videos:



Saludos

Hasta la próxima.

Lolo
